Curva aperta a 45° per canna fumaria: caratteristiche e impiego

Una curva aperta a 45° per canna fumaria serve a modificare con gradualità la direzione del condotto di evacuazione dei fumi. Si usa quando il percorso non può restare perfettamente verticale, ma va scelta con attenzione: ogni deviazione aumenta le perdite di carico e può ridurre il tiraggio della stufa, del camino o della cucina a legna.

Nel settore della fumisteria, l’espressione “aperta” indica in genere una curva dal raggio più ampio e dal passaggio interno più fluido rispetto a una curva stretta. Non va confusa con i raccordi in PVC destinati a scarichi, ventilazione o fognatura: per il raccordo fumi occorrono elementi metallici idonei alle temperature, alla condensa e alla classe di temperatura dell’apparecchio.

Che cos’è una curva aperta e perché si usa a 45°

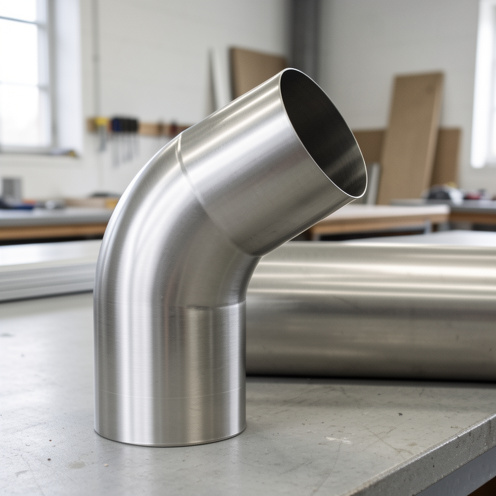

La curva aperta è un raccordo angolare con sviluppo dolce. A 45° permette di spostare l’asse della canna fumaria senza realizzare una brusca svolta di 90°. Il flusso dei fumi incontra meno turbolenze, deposita meno fuliggine nei punti critici e mantiene condizioni più favorevoli al tiraggio naturale.

La canna fumaria è il condotto che porta i prodotti della combustione all’esterno dell’edificio. Il suo funzionamento dipende dalla temperatura dei fumi, dall’altezza utile, dalla sezione interna, dalla tenuta e dalla regolarità del percorso. Una curva non è quindi un semplice dettaglio di montaggio: incide sul comportamento dell’intero impianto.

Curva aperta e curva chiusa: differenze pratiche

Due curve a 45° possono creare uno spostamento laterale, detto anche disassamento. Questa soluzione è spesso preferibile a una singola deviazione a 90°, purché lunghezza del tratto inclinato, diametro e altezza residua siano compatibili con le istruzioni del generatore e con il progetto dell’impianto.

Quando una curva aperta da 45° è la scelta corretta

La scelta è sensata quando un ostacolo strutturale impedisce lo sviluppo rettilineo della canna fumaria: una trave, un cambio di allineamento tra apparecchio e uscita a tetto, una parete portante o un passaggio tecnico. L’obiettivo resta sempre ridurre numero, angolo e lunghezza delle deviazioni.

• Per collegare una stufa a legna a un tratto verticale leggermente disassato.
• Per superare un ostacolo con una coppia di curve a 45° e un breve elemento rettilineo.
• Per raccordare elementi modulari mantenendo un percorso pulibile.
• Per evitare una curva chiusa quando la configurazione dispone dello spazio necessario.

Non è invece una soluzione da adottare per correggere un impianto sottodimensionato, una canna fumaria troppo bassa o un comignolo in posizione sfavorevole. Se il fumo rientra nel locale, l’apparecchio consuma molta legna o il vetro si sporca rapidamente, occorre verificare l’intero sistema e non sostituire soltanto una curva.

Avvertenza di sicurezza: non utilizzare curve in PVC, raccordi per scarichi o componenti privi di certificazione per l’evacuazione dei fumi. Le temperature e i condensati della combustione possono deformare materiali non idonei e compromettere la sicurezza domestica.

Diametro, materiale e compatibilità con la stufa

Il diametro della curva aperta deve corrispondere al diametro previsto dal costruttore dell’apparecchio e dal dimensionamento della canna fumaria. Ridurre la sezione del raccordo per adattarlo a un tubo disponibile può ostacolare l’uscita dei fumi; aumentarla senza un calcolo può raffreddare eccessivamente la colonna fumaria, favorendo condensa e creosoto.

Per stufe e cucine a legna sono comuni diametri come 120, 130, 150, 160, 180 e 200 mm, ma non esiste una misura valida per ogni installazione. Una stufa da 6 kW non richiede automaticamente lo stesso condotto di una da 10 kW: contano anche altezza, sviluppo, isolamento, quota geografica e prescrizioni del fabbricante.

I materiali più usati sono acciaio alluminato, acciaio inox e acciaio smaltato per il canale da fumo a vista. L’acciaio inox, spesso in versione a doppia parete isolata nei tratti esterni o freddi, aiuta a mantenere caldi i fumi e a limitare la formazione di condensa. Per apparecchi a pellet, il sistema deve essere dichiarato adatto anche alla pressione e alla tenuta richieste dal generatore.

Come leggere le caratteristiche tecniche del raccordo

Prima dell’acquisto, controllare la scheda tecnica evita abbinamenti impropri. Una curva aperta non si valuta soltanto per il diametro nominale.

• Angolo reale: 45° o 45° regolabile; i modelli regolabili vanno usati soltanto nei limiti dichiarati.
• Raggio di curvatura: un raggio maggiore rende il passaggio più fluido ma richiede più ingombro.
• Innesto: maschio-femmina, bicchiere o giunto specifico del sistema modulare.
• Spessore e materiale: devono essere adeguati al combustibile e alla temperatura di esercizio.
• Classe di temperatura: indica la temperatura massima prevista per il componente.
• Resistenza alla condensa e alla corrosione: essenziale nei sistemi soggetti a raffreddamento dei fumi.
• Guarnizioni: necessarie solo dove previste dal produttore e compatibili con la temperatura.

La marcatura del sistema di fumisteria e la dichiarazione di prestazione permettono di verificare l’idoneità del componente. Elementi di produttori diversi non sono sempre interoperabili, anche quando il diametro dichiarato sembra identico: possono variare profondità d’innesto, guarnizioni e tolleranze.

Installazione: pendenza, giunti e ispezionabilità

Il canale da fumo, cioè il tratto tra apparecchio e canna fumaria, deve essere il più breve e diretto possibile. Nei tratti non verticali va rispettata la pendenza indicata dal produttore e dalla normativa tecnica applicabile. La posa deve impedire la fuoriuscita di fumo e condensa dai giunti, mantenendo gli innesti orientati nel verso previsto dal sistema.

Una coppia di curve a 45° richiede particolare attenzione agli appoggi: il peso dei tubi non deve gravare sull’uscita fumi della stufa. Servono staffe e collari idonei, distanze corrette dai materiali combustibili e un accesso reale alla pulizia. Una curva collocata dietro un rivestimento non ispezionabile trasforma la manutenzione ordinaria in un intervento complesso.

1. Verificare sul manuale dell’apparecchio diametro, sviluppo massimo e numero di cambi di direzione ammessi.
2. Misurare ingombro della curva, profondità degli innesti e posizione delle staffe.
3. Predisporre un punto di ispezione per la raccolta della fuliggine dove necessario.
4. Montare solo componenti dello stesso sistema o dichiarati compatibili.
5. Far controllare posa, tiraggio e sicurezza da un tecnico abilitato prima dell’uso.

Efficienza, tiraggio e manutenzione

Una curva aperta ben scelta contribuisce a limitare le resistenze del circuito fumi, ma non sostituisce una combustione corretta. Legna con umidità inferiore al 20%, carica adeguata e aria comburente sufficiente mantengono la fiamma viva e riducono la produzione di particolato e depositi catramosi.

Se il tratto deviato raffredda molto i fumi, la condensa può mescolarsi alla fuliggine e generare creosoto. Questo deposito è infiammabile e richiede rimozione professionale. La pulizia periodica della canna fumaria e del canale da fumo deve includere le curve, dove la fuliggine tende ad accumularsi più facilmente.

Curva aperta: cosa valutare prima dell’acquisto

Per una canna fumaria sicura, la curva aperta a 45° va considerata come parte di un sistema completo, non come un raccordo isolato. Scegliere il diametro corretto, limitare le deviazioni, usare materiali certificati e garantire l’ispezionabilità porta benefici concreti: accensione più regolare, minori depositi e migliore affidabilità dell’impianto.

Prima di definire l’acquisto, raccogliere questi dati: modello e potenza dell’apparecchio, combustibile utilizzato, diametro di uscita, altezza totale disponibile, presenza di tratti esterni, numero di curve e distanza da pareti o solai combustibili. Con queste informazioni, un tecnico può verificare se la configurazione a 45° preserva il tiraggio e rispetta le condizioni di sicurezza richieste.
